+7 (499) 190-6424 Модульная противоосколочная защита для автомобилей
Комплект предназначен для защиты микроавтобуса, в том числе людей, находящихся в нём, от поражающих элементов, осколков.
Допускается использование комплекта для других целей:
- укрытия оборудования, боеприпасов от поражающих элементов и пр.
- закрытия дверных и оконных проемов и пр.
Назначение комплекта
Комплект предназначен для эксплуатации при температуре воздуха в диапазоне от минус 40 °С до плюс 40 °С при воздействии атмосферных осадков или погружении в воду.

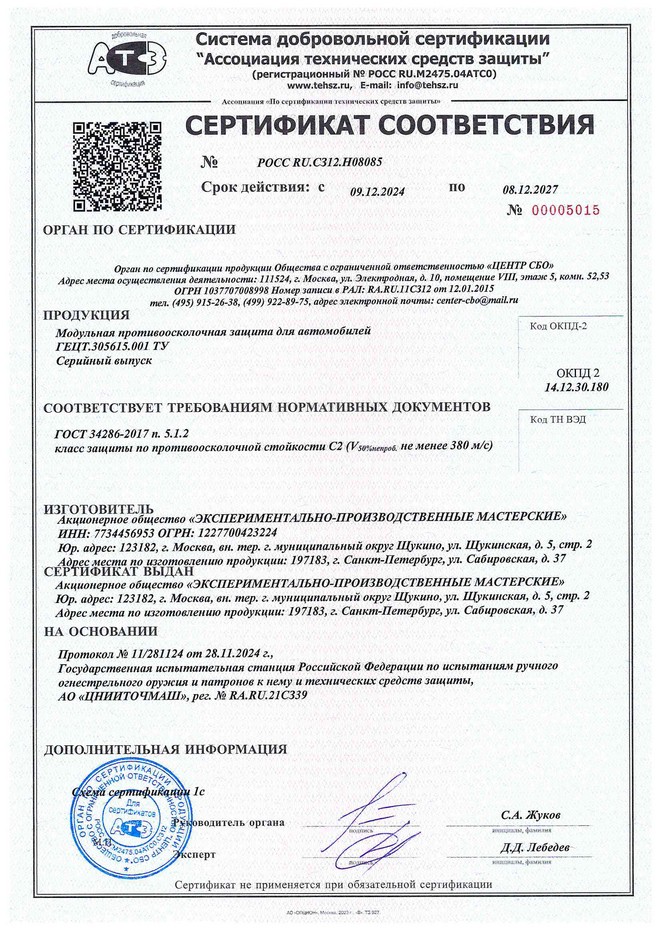

В соответствии с требованиями ГОСТ 34286-2017 комплект относится: — по функциональному назначению — к защите микроавтобуса, в том числе людей, находящихся в нём. — по конструктивному исполнению — к мягким изделиям. — по защитным свойствам — к изделиям противоосколочным.
| Технические характеристики: | |
| Стойкость к воздействию регламентированных средств поражения: Масса (нетто): | класс С2 (по ГОСТ 34286-2017) не более 82 кг |
Состав комплекта
Комплект поставки представлен в таблице 1.
| Наименование | Количество | Примечание |
|---|---|---|
| Модульная противоосколочная защита для автомобилей, в том числе: — Накладка на левый бок (средняя часть) — Накладка на крышу (передняя часть) — Накладка на заднюю дверь — Накладка на заднюю дверь — Накладка на крышу (задняя часть) — Накладка на правый бок (задняя часть) — Накладка на левый бок (задняя часть) — Накладка на крыло — Накладка на крыло — Накладка на капот — Накладка на крышу (средняя часть) — Накладка на боковую дверь — Накладка на дверь — Накладка на дверь |
1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 |
9/14 1/14 13/14 14/14 12/14 6/14 10/14 7/14 3/14 2/14 11/14 5/14 8/14 4/14 |
| Шнур капроновый, ∅ 5,0 мм | 50м |
Устройство и работа
Комплект выполнен в виде набора многослойных накладок, повторяющих геометрическую форму кузовных элементов микроавтобуса. Многослойная накладка: комбинированная вставка, выполняющая основную защитную функцию, облицованная материалом, обладающим повышенной устойчивостью к истиранию.
Комбинированная вставка представляет из себя многослойный пакет гибкой защитной структуры и состоит из слоев параарамидной ткани и ткани СВМПЭ, облицовочные слои выполнены из ткани Оксфорд защитного цвета.
Крепление накладок из состава комплекта к наружным элементам кузова микроавтобуса осуществляется с помощью ремней с пряжками-фиксаторами, шнура капронового и трикотажной ленты-липучки. Выбор способа крепления отдельных накладок зависит от конкретного кузовного элемента микроавтобуса.
Внутренней стороной накладок (сторона крепления к элементу кузова микроавтобуса) считается сторона с нанесенной нумерацией, определяющей место установки накладки.
Использование по назначению
Использование комплекта для защиты микроавтобуса, в том числе людей, находящихся в нём, от поражающих элементов, осколков.

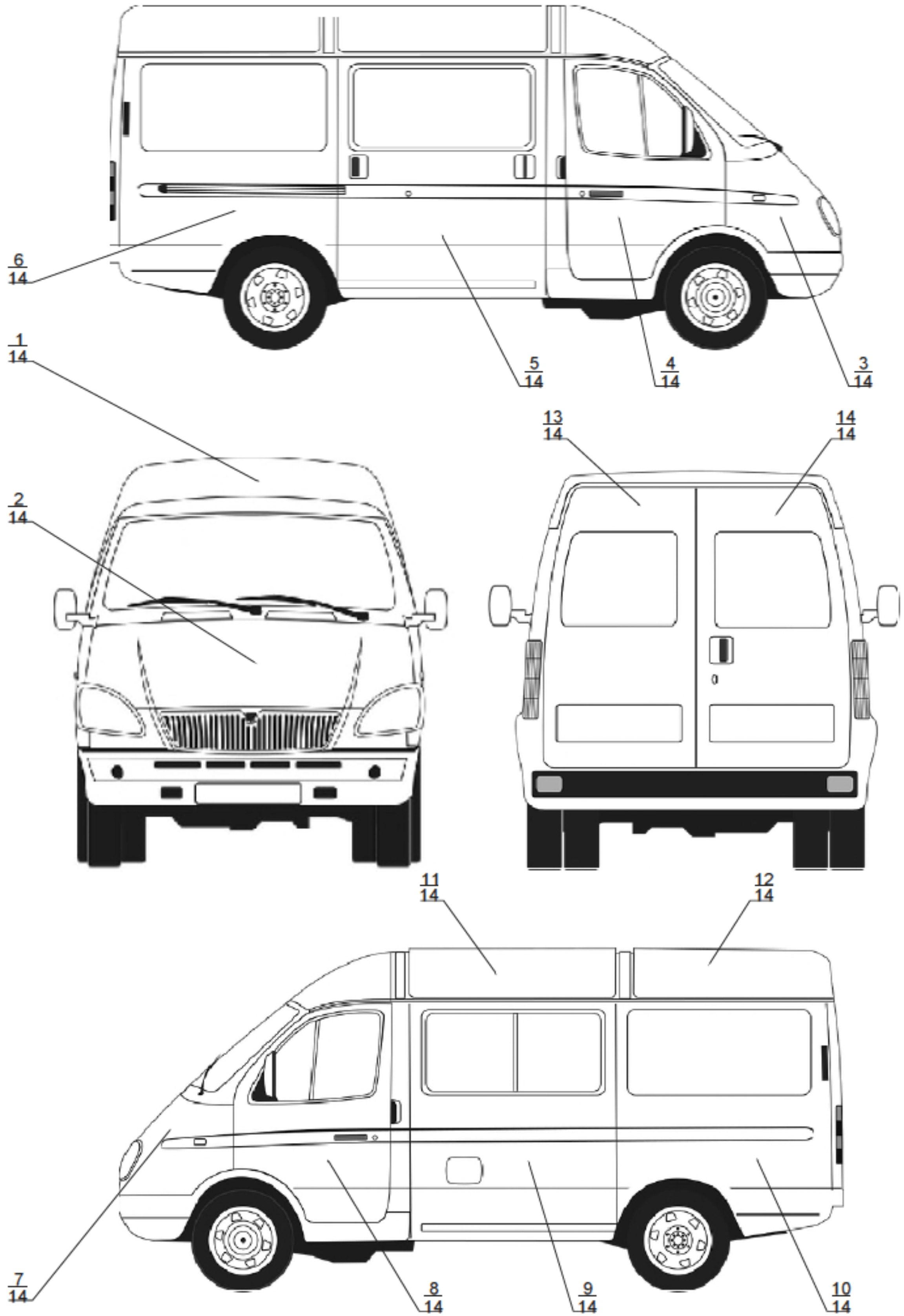

Схема крепления накладок и их нумерация приведена на рисунке 1.
Рисунок 1
|
1/14 — крыша (передняя часть); 2/14 – капот; 3/14 – крыло правое; 4/14 – дверь правая; 5/14 – дверь боковая; 6/14 – бок правый (задняя часть); 7/14 – крыло левое; |
8/14 – дверь левая; 9/14 – бок левый (средняя часть); 10/14 – бок левый (задняя часть); 11/14 – крыша (средняя часть); 12/14 — крыша (задняя часть); 13/14 – дверь задняя левая; |
Крепление накладок к кузовным элементам микроавтобуса при помощи ремней с пряжками-фиксаторами (элементы 5/14, 13/14, 14/14).
Приложить накладку с ремнями к соответствующему наружному элементу кузова микроавтобуса, пробросить ремни за внутреннюю сторону элемента, вставить свободный конец ремня в пряжку-фиксатор и туго затянуть его.Крепление накладок к кузовным элементам микроавтобуса при помощи текстильной ленты-липучки (элементы 3/14, 7/14). Работы по установке накладок с помощью ленты необходимо проводить в сухом отапливаемом помещении. Перед началом установки накладок, поверхности кузовных элементов обезжирить спирто-бензиновой смесью. Снять защитный слой трикотажной ленты; приложить липким слоем ленты к кузовному элементу микроавтобуса (ориентация накладки по контуру кузовного элемента и нанесенной нумерации); плотно прижать накладку к кузовному элементу.
Крепление накладок к кузовным элементам микроавтобуса при помощи шнура капронового через люверсы (элементы 10/14, 11/14). Крепление осуществляется при помощи шнура шнуровкой через люверсы к соседним накладкам, имеющие также люверсы. При нахлёстке одной накладки на другую необходимо, чтобы нахлёст шел по ходу движения автомобиля, а верхняя накладка накрывала нижнюю. Незадействованные (дополнительные) люверсы на накладках могут быть использованы для дополнительного крепления.
Крепление накладок к кузовным элементам микроавтобуса комбинированным способом (капроновый шнур через люверсы совместно с лентой или ремнями с пряжкой-фиксатором совместно с лентой), (элементы 1/14, 2/14, 4/14, 6/14, 8/14, 9/14, 12/14). Выполнить действия согласно пункту 2.1.4, затем согласно пункту 2.1.3 или 2.1.5.
Использование комплекта для укрытия оборудования, боеприпасов от поражающих элементов и пр. Разворачивают комплект и накрывают им объект. Закрепляют комплект на объекте с помощью капронового шнура, люверсов и любых неподвижных элементов (колышки, строительные элементы, крупногабаритная техника и т.д).
Использование комплекта для закрытия дверных и оконных проемов и пр. Комплект в развернутом виде при помощи капронового шнура через люверсы крепят к конструктивным элементам микроавтобуса или здания, перекрывая защитным занавесом проем.
